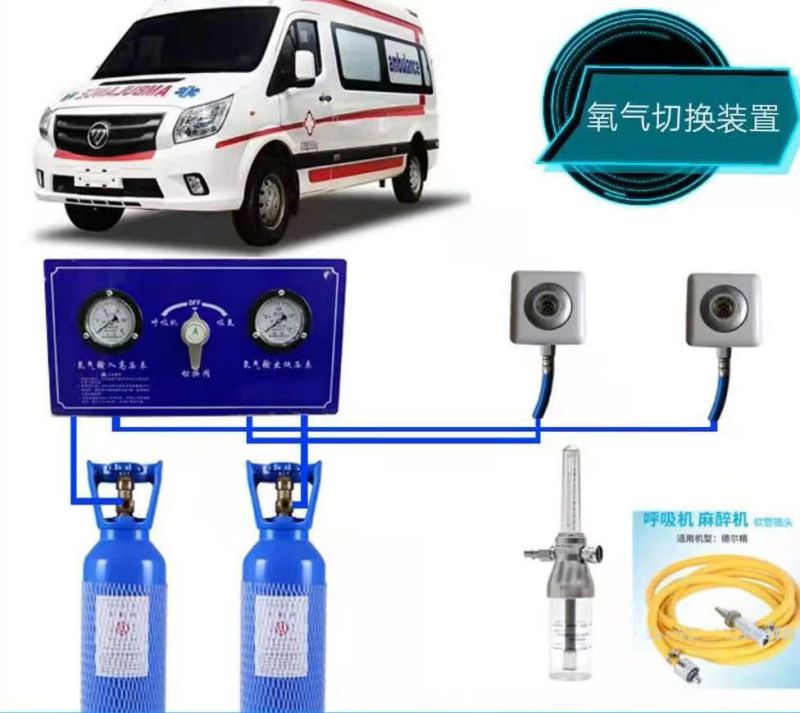

Il collettore di ossigeno per ambulanze Weclearmed® è adatto per ambulanze con un elevato consumo di ossigeno, dove l'ossigeno ad alta pressione in bottiglia viene immesso nel tubo principale del pannello di controllo attraverso un tubo metallico. Dopo la depressurizzazione, l'ossigeno ad alta pressione viene trasportato al terminale dell'ossigeno attraverso la tubazione a bassa pressione, che viene utilizzata come fonte di ossigeno per il primo soccorso. Il principio di funzionamento è quello di decomprimere l'ossigeno ad alta pressione in bassa pressione, che viene consegnato al terminale dell'ossigeno attraverso la rispettiva tubazione.

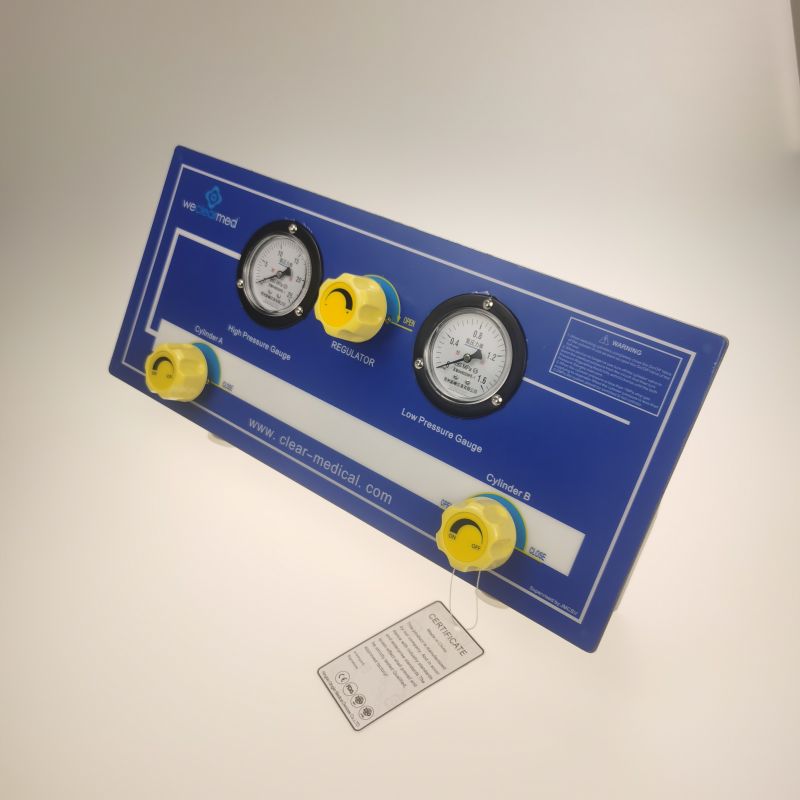

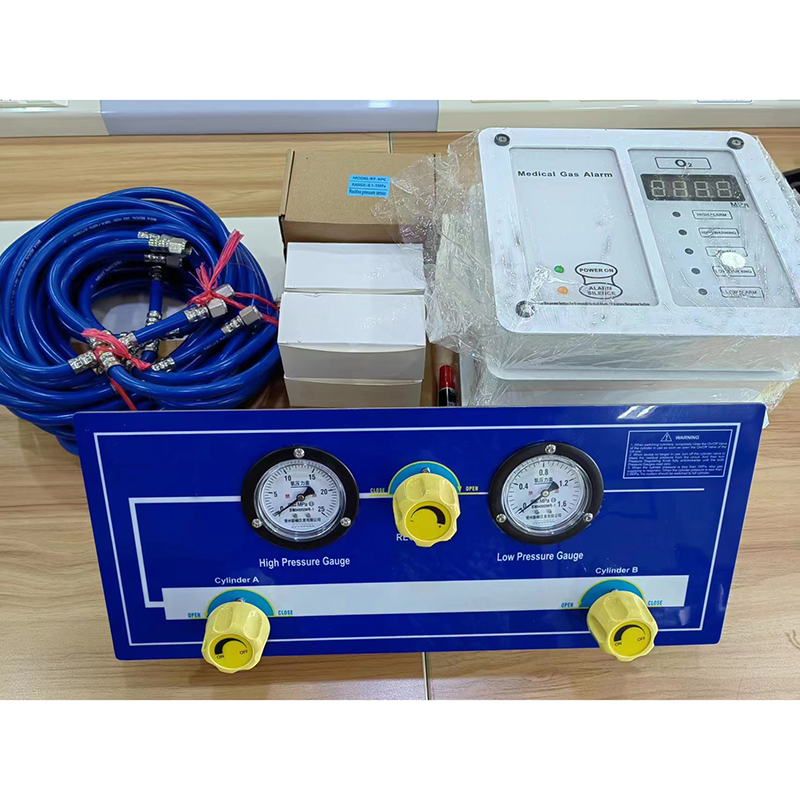

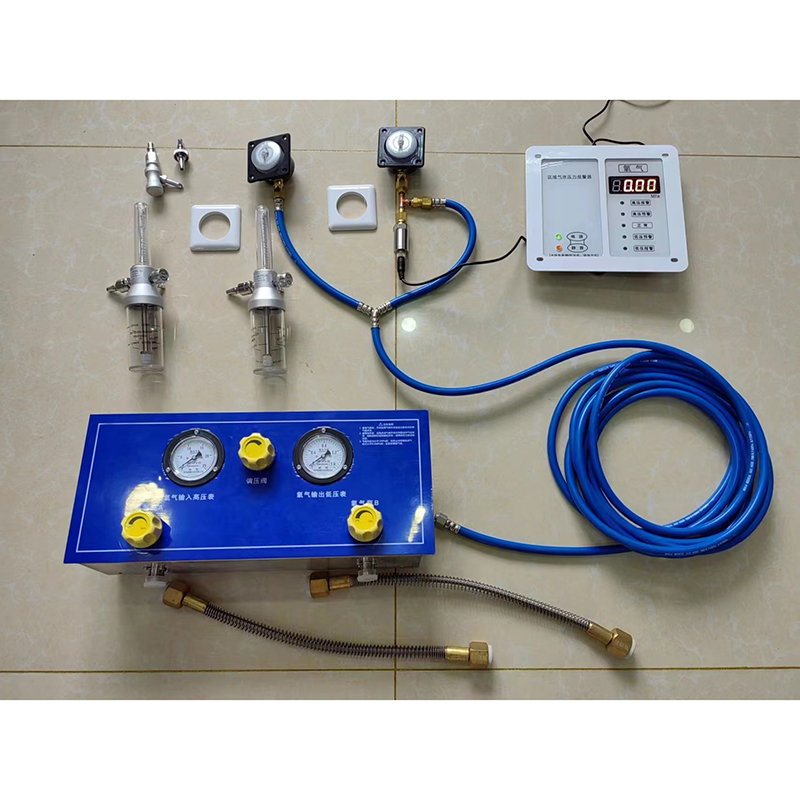

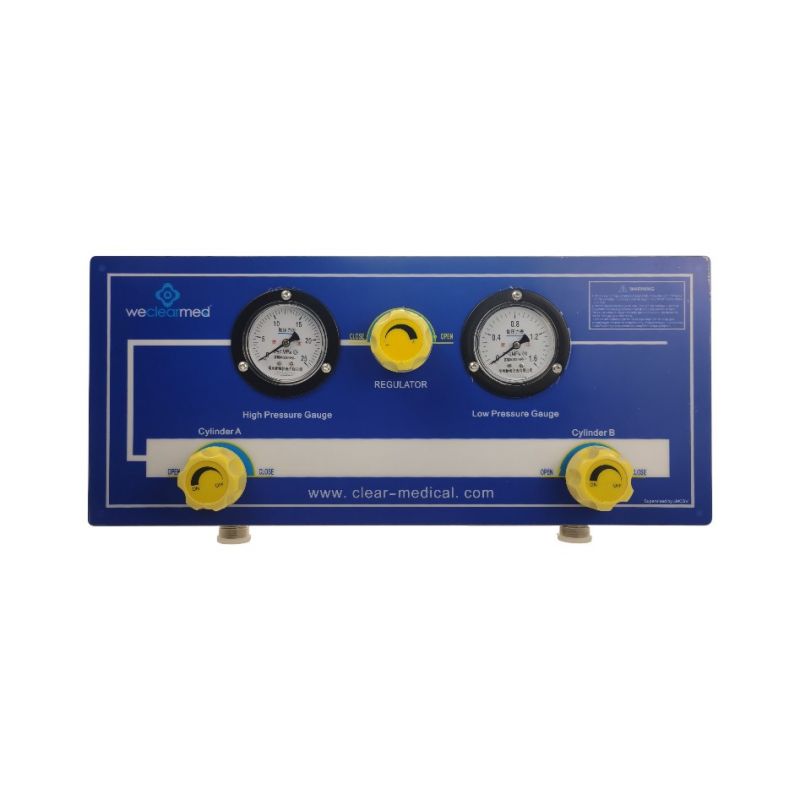

Il collettore di ossigeno per ambulanze Weclearmed® è dotato di un pannello di controllo che può collegare due o più bombole di ossigeno contemporaneamente. Per decomprimere l'ossigeno ad alta pressione a bassa pressione. Il sistema collettore dell'ambulanza è un tipo di attrezzatura del sistema di alimentazione del gas centralizzato. Il pannello di controllo è costituito da tubi metallici collegati alle bombole di ossigeno tramite filettature G5/8 e ciascuna bombola è collegata al pannello di controllo con un corrispondente commutatore ad alta pressione valvola, che controlla separatamente la rispettiva tubazione ad alta pressione. Le tubazioni ad alta pressione che collegano ciascuna bombola di ossigeno all'estremità della valvola di commutazione sono collegate tra loro. Il giunto a T al centro del collettore del gas per collegare il manometro dell'alta pressione, il regolatore e la tubazione ad alta pressione. Il manometro dell'alta pressione viene utilizzato per monitorare la pressione dell'ossigeno nel tubo ad alta pressione del pannello di controllo. Il regolatore viene utilizzato per regolare la ossigeno ad alta pressione alla pressione richiesta e quindi emesso all'estremità a bassa pressione. L'estremità a bassa pressione è collegata al terminale dell'ossigeno, alla valvola di sicurezza e al manometro di bassa pressione. Il manometro di bassa pressione viene utilizzato per monitorare la pressione nella tubazione di bassa pressione della superficie di controllo. La valvola di sicurezza scarica automaticamente l'aria quando la pressione di uscita è superiore alla pressione di progetto per garantire la sicurezza e la stabilità della pressione di uscita.
modello |
YDJHC-A2 |
YDJHC-A3 |
YDJHC-A4 |
YDJHC-A5 |
Pressione in ingresso |
2~15(MPa) |
2~15(MPa) |
2~15(MPa) |
2~15(MPa) |
Pressione di uscita |
0~0,6(MPa) |
0~0,6(MPa) |
0~0,6(MPa) |
0~0,6(MPa) |
Utilizzo |
Valvola riduttrice di pressione dell'ossigeno |
Valvola riduttrice di pressione dell'ossigeno |
Valvola riduttrice di pressione dell'ossigeno |
Valvola riduttrice di pressione dell'ossigeno |
Mezzo applicabile |
ossigeno |
ossigeno |
ossigeno |
ossigeno |
Pressione di scarico della valvola di sicurezza |
0,8 ~ 0,9 (MPa) |
0,8 ~ 0,9 (MPa) |
0,8 ~ 0,9 (MPa) |
0,8 ~ 0,9 (MPa) |
struttura |
Regolazione della pressione |
Regolazione della pressione |
Regolazione della pressione |
Regolazione della pressione |
N. di ingressi/uscite |
2/1 |
3/1 |
4/1 |
5/1 |
Portata in uscita |
≥60 l/min |
≥60 l/min |
≥60 l/min |
≥60 l/min |
